SZP – stojan zvláštního příslušenství

slouží k odkládání zvláštního příslušenství určeného pro automatickou výměnu systémem PICK-UP
počet úložných míst ve stojanu: 1 – 4
výklopné či roletové otvírání dveří
možnost dodání speciálního stojanu umístěného na otočném pracovním stole

Obrobkové a nástrojové sondy

měřicí sondy od renomovaných výrobců HEIDENHAIN, RENISHAW, atd.

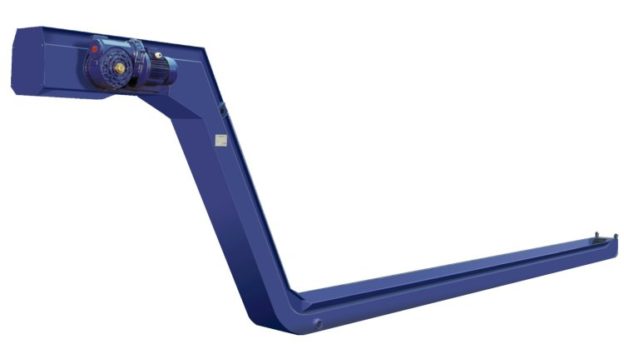

Dopravník třísek

slouží k odloučení třísek, drobných součástek či chladicí kapaliny z pracovního prostoru stroje
třísky jsou vynášeny do sběrného kontejneru

LD 650 – lícní deskaLD 650 – lícní deskačelní soustružení a obrábění vnitřních i vnějších válcových, kuželových i jinak tvarovaných ploch velkých průměrůruční nebo automatické nasazení na strojautomatické řízení polohy šoupátka

Průměr základního tělesa mm 650

Přestavení šoupátka mm 170

Max. přípustné otáčky min-1 200

Max. krouticí moment Nm až 3 322

Celková hmotnost kg 200

CHOV – zařízení pro chlazení nástrojů osou vřetenaCHOV – zařízení pro chlazení nástrojů osou vřetena
Technické parametryVodorovné vyvrtávačky stolovéOkruh chladicího zařízení s přívodem: osou vřetena      vnějšími tryskami Objem sběrné nádrže dm3 900 900Příkon motoru čerpadla kW 2,2 2,2Jmenovitý tlak čerpadla MPa 0,4 – 1(2) 0,3Výkon čerpadla (dod. množství) 1/min 30 50Vodorovné vyvrtávačky deskovéOkruh chladicího zařízení s přívodem: osou vřetena vnějšími tryskami Objem sběrné nádrže dm3 900 900Příkon motoru čerpadla kW 4 2,2Jmenovitý tlak čerpadla MPa 1,38/2,58 0,43Výkon čerpadla (dod. množství) 1/min 30 60Obráběcí centra TOStecOkruh chladicího zařízení s přívodem: osou vřetena vnějšími tryskamiObjem sběrné nádrže dm3 900 900Příkon motoru čerpadla kW 2,2 (4, 4, 8) 2,2Jmenovitý tlak čerpadla MPa 1 (2, 3, 4) 0,3Výkon čerpadla (dod. množství) 1/min 30 50CHZ – zařízení pro chlazení nástrojů vnějšími tryskami
Technické parametryVodorovné vyvrtávačky stolové (CHZ 13/15)Objem sběrné nádrže dm3 200Příkon motoru čerpadla kW 0,8Jmenovitý tlak čerpadla MPa 0,3Výkon čerpadla (dod. množství) 1/min 32Vodorovné vyvrtávačky deskové (CHZ 130-150)Objem sběrné nádrže dm3 900Příkon motoru čerpadla kW 2,2Jmenovitý tlak čerpadla MPa 0,43Výkon čerpadla (dodávané množství) 1/min 60Obráběcí centra TOStecObjem sběrné nádrže dm3 900Příkon motoru čerpadla kW 2,2Jmenovitý tlak čerpadla MPa 0,3Výkon čerpadla (dod. množství) 1/min 50

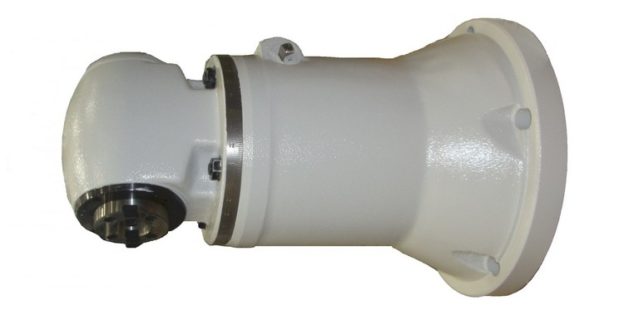

UFP 40-10 (UFP 50-13) – frézovací přístroj univerzální
příslušenství ke strojům WH 10 CNC a WHN(Q) 13 CNC
opracování různě skloněných povrchů rovnoběžných s jednou z hlavních os stroje
ruční nasazení na stroj, ruční upínání nástroje
900 (600) min-1 / 10 (20) kW / 250 (1 000) Nm

FP 40-10 (FP 50-13) – frézovací přístroj kolmý
příslušenství ke strojům WH 10 CNC a WHN(Q) 13 CNC
frézování rovinných ploch nebo orovnání čel nábojů
ruční nasazení na stroj, ruční upínání nástroje
900 (600) min-1 10 (20) kW 250 (1 000) Nm

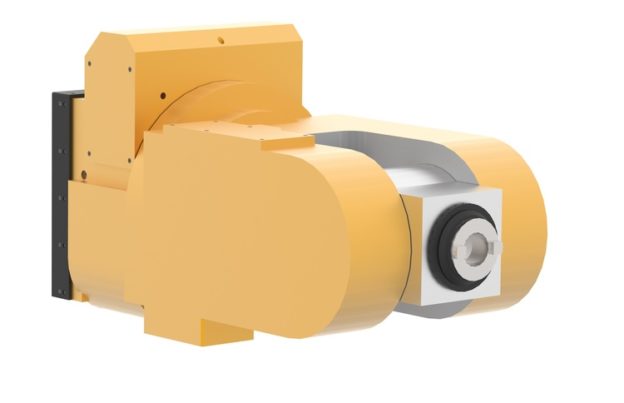

Hlava sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení v osách A a C. Vzájemný pohyb těchto částí je zajištěn samostatnými servopohony, které umožňují souvislé polohování v plném rozsahu natáčení i plynulý pohyb obou os při obrábění.

počet os: 2
otáčky (min-1): 3 500
výkon (kW): 22
moment (Nm): 300
polohování: index 0,001°
hmotnost (kg): 800

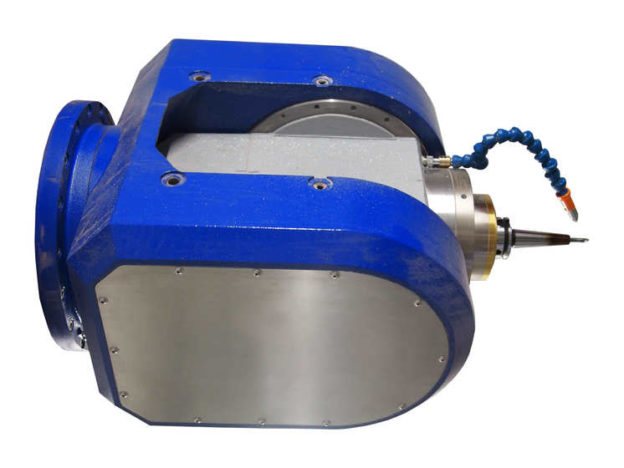

Frézovací hlava vidlicová 1 nebo 2osá s integrovaným elektro-vřetenem.

počet os: 2
otáčky (min-1): 22 000* / 18 000*
výkon (kW): 20* / 28*
moment (Nm): 30* / 90*
polohování: index 0,001°
hmotnost (kg): 800*
* konkrétní hodnoty se mohou lišit dle užitého elektro vřetena

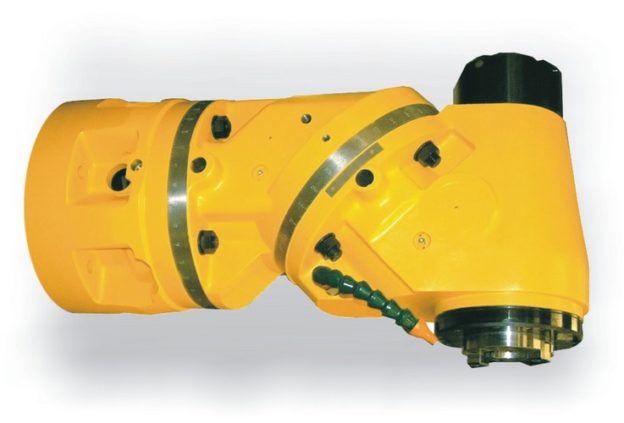

Hlava frézovací univerzální ručně polohovaná HUR 50 sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení pro dosažení potřebné obecné polohy pracovního vřetena hlavy. Úhly nastavení jsou odečitatelné s inkrementem 0,1° na obvodových stupnicích vybavených noniem. Pro nastavení částí hlavy do celkem 8 základních poloh (ve svislé dělicí rovině 4×90°, v šikmé dělicí rovině 2×180° – použité jsou ustavovací kolíky).

počet os: 2
otáčky (min-1): 3 000
výkon (kW): 20
moment (Nm): 1 000
polohování: ruční
hmotnost (kg): 330
